Full Automatic CZ Purlin Roll Forming Machine | High Speed Steel CZ Channel Manufacturing Equipment

دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا

  • مواد خام
    فولاد گالوانیزه
  • گارانتی
    3 سال
  • بندر صادراتی
    بندر تیانجین
  • شرایط پرداخت
    T/T، L/C، D/A، D/P
  • ظرف
    ظرف 40 فوتی
  • روزهای کاری
    60 روز کاری
  • محل منبع
    چین
  • نام تجاری
    IRONSTAR
  • گواهی
    CE
  • شماره مدل
    سفارشی شده
  • مقدار حداقل تعداد سفارش
    1 مجموعه
  • قیمت
    As Drawing
  • جزئیات بسته بندی
    برزنت و جعبه چوبی
  • زمان تحویل
    30-50 روز
  • شرایط پرداخت
    T/T، L/C
  • قابلیت ارائه
    10 ست در ماه

دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا

دستگاه تمام اتوماتیک قابل تغییر قاب فولادی C U Z Purline Rolling Forming Making Machine



دستگاه رول فرمینگ اتوماتیک C purlin در بسیاری از کشورها پرفروش است، ضخامت معمول رولینگ C purlin از 1-3 میلی متر است، مواد مورد استفاده از فولاد گالوانیزه است



ما تعداد زیادی از این دستگاه های رول فرمینگ اتوماتیک C purlin را به فیلیپین، هند، تایلند، روسیه، الجزایر، قطر، مراکش، عربستان سعودی، عمان و غیره می فروشیم، اندازه را می توان مطابق با نیاز شما سفارشی کرد.



دستگاه رول فرمینگ اتوماتیک C purlin | دستگاه ساخت C purlin اتوماتیک با قابلیت تغییر اندازه 80-300 میلی متر

جریان کار دستگاه رول فرمینگ اتوماتیک C purlin

دستگاه بازکننده - دستگاه رول فرمینگ - جعبه کنترل PLC - کاتر هیدرولیک - میز خروجی

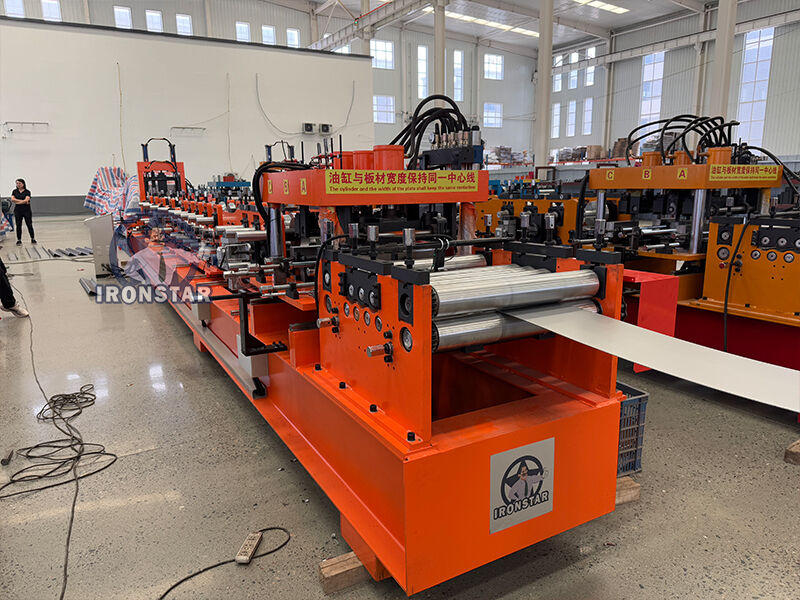

دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 0

قطر دستگاه رول فرمینگ اتوماتیک C purlin

شماره

نوع

مشخصات

1

مواد اولیه نوع فولاد گالوانیزه
عرض تغذیه طبق نقشه مشتری
ضخامت 1-3 میلی متر

2

دستگاه بازکننده عملیات دستی
ظرفیت وزن 3 تن

3

بدنه اصلی ایستگاه غلتکی 18 ردیف
قطر شفت 75 میلی متر
جنس شفت 45# با 0.05 میلی متر کروم
جنس غلتک GCR 15
قاب تیر H 400
ضخامت قاب 20 میلی متر
اندازه دستگاه حدود 9.5*1.5*2 متر
وزن دستگاه حدود 9.5 تن
رنگ دستگاه طبق نیاز مشتری
عملیات اتوماتیک هیدرولیک
سرعت کار موتور هیدرولیک 10-30 متر در دقیقه
4 کاتر سختی 50-65 HRC
تلرانس برش ± 1 میلی متر
جنس Cr 12
عملکرد برش هیدرولیک
5 قدرت روش رانندگی زنجیر 2 اینچ
موتور اصلی 22 کیلووات
موتور پمپ برای کاتر 5.5 کیلووات
ولتاژ 380 ولت / 50 هرتز، 3 فاز یا طبق درخواست مشتری

6

جعبه کنترل جعبه الکتریکی سیستم کنترل PLC، اینورتر
صفحه نمایش صفحه لمسی
برند PLC دلتا ساخت تایوان
برند اینورتر دلتا ساخت تایوان یا SAJ
زبان چینی و انگلیسی یا طبق درخواست مشتری
7 دستگاه انباشت عملیات دستی
طول 2-3 متر

نقشه محصول

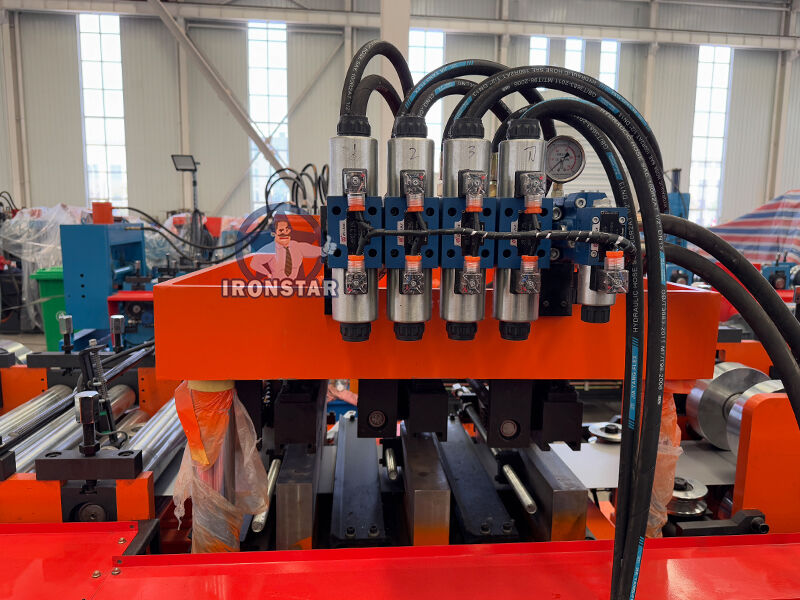

دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 1

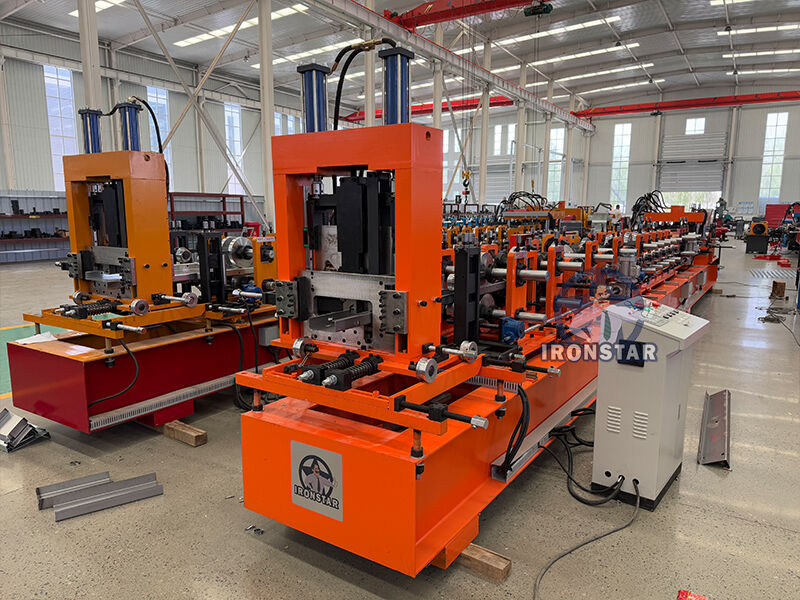

دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 2

کاربرد محصول

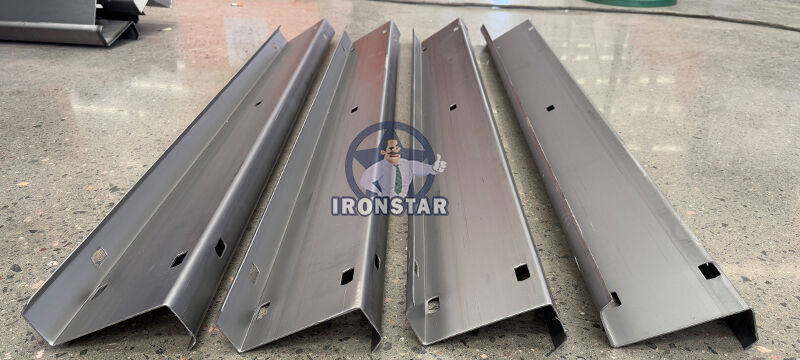

دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 3

دستگاه تغذیه کننده بازکننده

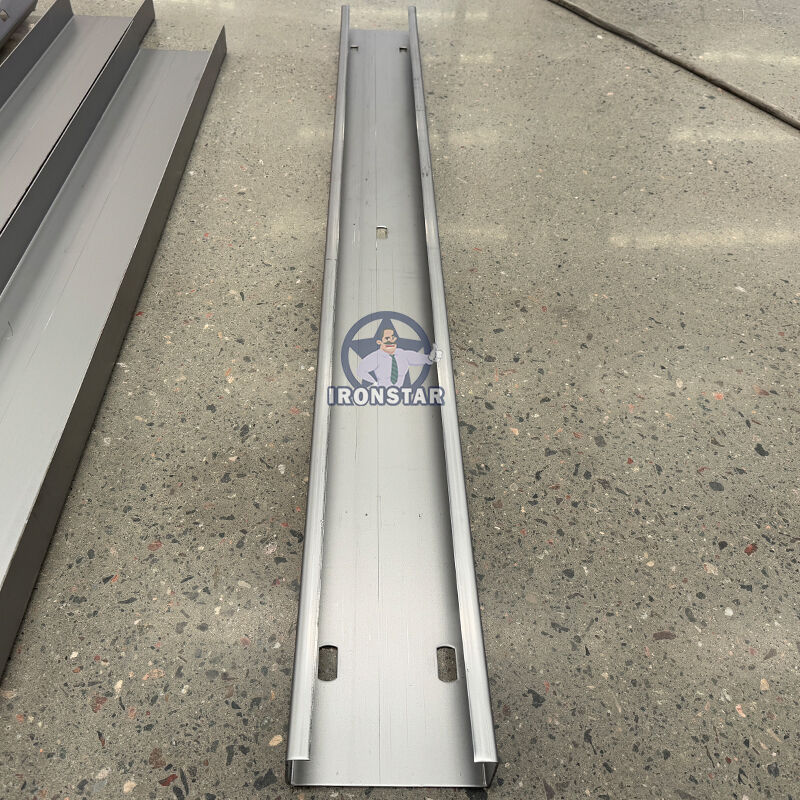

دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 4

برای قرار دادن کویل فولادی و باز کردن آن استفاده می شود، تا کار آنها پایدار بماند.

ظرفیت بارگیری: 3 تن

اندازه داخلی کویل: 470-530 میلی متر

نوع کار: عملیات دستی

رنگ: طبق درخواست مشتری



دستگاه رول فرمینگ

جنس غلتک: فولاد 45# با 0.05 میلی متر کروم

سطوح غلتکی پولیش شده، عملیات آبکاری سخت

سطح پولیش شده و عملیات حرارتی روی قالب ها می تواند سطح صفحه قالب را صاف نگه دارد و هنگام پرس شدن به راحتی علامت گذاری نشود.

دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 5
دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 6
دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 7
دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 8
دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 9

کاتر دستگاه

از درایو هیدرولیک و موقعیت یابی خودکار برای تعیین ابعاد و برش محصولات هدف استفاده می کند.

جنس تیغه ها: Cr12، عملیات کوئنچینگ

دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 10

میز تغذیه

مواد اولیه (ورق فولادی) را از طریق ساحل برای تولید و پردازش وارد کنید.

این می تواند اطمینان حاصل کند که کویل مستقیم و محصولات خروجی مرتب و موازی هستند.

دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 11


جعبه کنترل

دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 12

سیستم کنترل PLC دلتا

طول قطعه هدف قابل تنظیم و دیجیتال است.

دو حالت عملیاتی: اتوماتیک و دستی

عملکرد با فشار دکمه و لمس صفحه، کار آسان

زبان: چینی و انگلیسی یا طبق نیاز مشتری



پمپ روغن هیدرولیک

دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 13

روغن هیدرولیک وارد مخزن روغن هیدرولیک می شود.

موتور پمپ باعث کارکرد کاتر می شود.

قدرت موتور: 5.5 کیلووات

روغن هیدرولیک: روغن 46#

ظرفیت اضافه کردن: روغن به اندازه 3/4 ظرفیت جعبه اضافه شود.

فشار روغن: 8-10 مگاپاسکال



میز دریافت

دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 14

طول: معمولاً 2-3 متر

عملیات: کار دستی

برای جمع آوری قطعات تمام شده استفاده می شود.

غلتک پشتی برای انتقال قطعات.

برای برداشتن آسان پنل ها با لیفتراک.



قطعات یدکی رایگان برای مشتری

دستگاه تمام اتوماتیک رول فرمینگ زد پرلین | تجهیزات تولید کانال فولادی زد با سرعت بالا 15

بسته بندی و پرداخت و خدمات

1). روش بسته بندی: برهنه، فروشنده باید تضمین کند که تجهیزات ضد رطوبت، ضد خوردگی هستند و در حین حمل و نقل آسیب نمی بینند.

2). مدت پرداخت: 30٪ از کل ارزش قرارداد پرداخت شده توسط T/T، 70٪ باقیمانده توسط T/T پس از بازرسی توسط خریدار در کارخانه فروشنده در حین تحویل پرداخت می شود.

3). زمان تحویل: فروشنده تضمین می کند که تجهیزات ظرف مدت60 روز کاری پس از دریافت ودیعه از خریدار آماده حمل و نقل خواهد بود.

4). خدمات: در صورت نیاز می توانیم تکنسین را به کشور شما بفرستیم تا دستگاه را تعمیر کند. خریدار باید تمام هزینه ها را پرداخت کند، از جمله: ویزا، بلیط رفت و برگشت، اقامت، حقوق روزانه 120 دلار.

5). گارانتی:36 ماه در طول گارانتی، قطعات قابل تعویض رایگان هستند، اما خریداران باید هزینه حمل و نقل را پرداخت کنند.

6). بسته بندی: یک تجهیزات کامل نیاز به یککانتینر 40 فوتی برای نگهداری دارد.

گواهینامه CE و ISO9001
