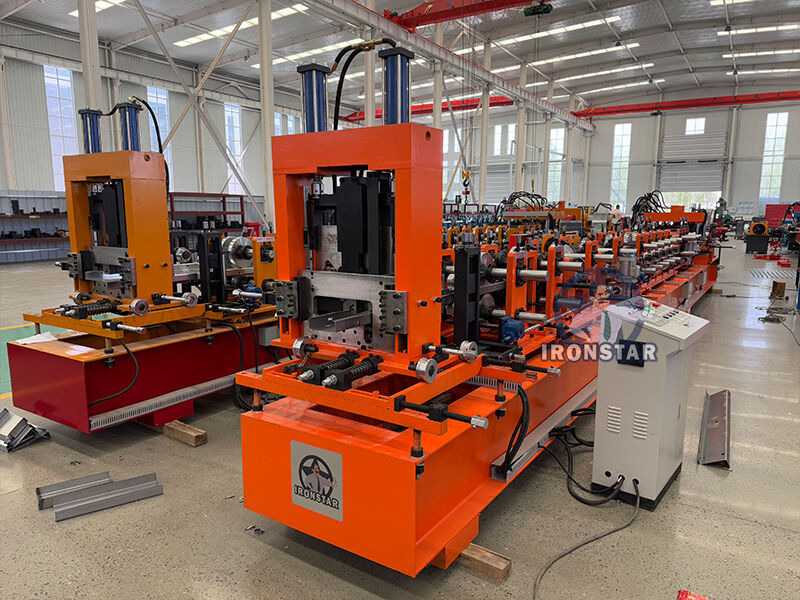

“High Speed Automatic CZ Purlin Roll Forming Machine Quick Change Size Steel Frame Making Machine”

ماشین ساخت فریم فولادی با سرعت بالا

  • مواد خام
    فولاد گالوانیزه
  • گارانتی
    3 سال
  • بندر صادراتی
    بندر تیانجین
  • شرایط پرداخت
    T/T، L/C، D/A، D/P
  • ظرف
    ظرف 40 فوتی
  • روزهای کاری
    60 روز کاری
  • محل منبع
    چین
  • نام تجاری
    IRONSTAR
  • گواهی
    CE
  • شماره مدل
    سفارشی شده
  • مقدار حداقل تعداد سفارش
    1 مجموعه
  • قیمت
    As Drawing
  • جزئیات بسته بندی
    برزنت و جعبه چوبی
  • زمان تحویل
    30-50 روز
  • شرایط پرداخت
    T/T، L/C
  • قابلیت ارائه
    10 ست در ماه

ماشین ساخت فریم فولادی با سرعت بالا

دستگاه رول فرمینگ اتوماتیک C Purlin با ورق فولادی 1-3 میلی‌متری برای فیلیپین



دستگاه رول فرمینگ اتوماتیک C Purlin فروش محبوب در بسیاری از کشورها، ضخامت معمول C Purlin از 1-3 میلی‌متر، مواد مورد استفاده ورق گالوانیزه



ما تعداد زیادی از این دستگاه‌های رول فرمینگ اتوماتیک C Purlin را به فیلیپین، هند، تایلند، روسیه، الجزایر، قطر، مراکش، عربستان سعودی، عمان و غیره می‌فروشیم، اندازه قابل تنظیم مطابق با نیاز شما



دستگاه رول فرمینگ اتوماتیک C Purlin | دستگاه ساخت C Purlin با اندازه اتوماتیک 80-300 میلی‌متر

جریان کار دستگاه رول فرمینگ اتوماتیک C Purlin

دستگاه بازکننده - دستگاه رول فرمینگ - جعبه کنترل PLC - کاتر هیدرولیک - میز خروجی

ماشین ساخت فریم فولادی با سرعت بالا 0

قطر دستگاه رول فرمینگ اتوماتیک C Purlin

خیر

نوع

مشخصات

1

مواد اولیه نوع ورق گالوانیزه
عرض تغذیه طبق نقشه مشتری
ضخامت 1-3 میلی‌متر

2

دستگاه بازکننده عملیات دستی
ظرفیت وزن 3 تن

3

بدنه اصلی ایستگاه غلتک 18 ردیف
قطر شفت 75 میلی‌متر
جنس شفت 45# با 0.05 میلی‌متر کروم
جنس غلتک GCR 15
قاب تیر H 400
ضخامت قاب 20 میلی‌متر
اندازه دستگاه حدود 9.5*1.5*2 متر
وزن دستگاه حدود 9.5 تن
رنگ دستگاه طبق نیاز مشتری
عملیات اتوماتیک هیدرولیک
سرعت کار موتور هیدرولیک 10-30 متر در دقیقه
4 کاتر سختی 50-65 HRC
تلرانس برش ± 1 میلی‌متر
جنس Cr 12
عملیات برش هیدرولیک
5 قدرت روش رانندگی زنجیر 2 اینچ
موتور اصلی 22 کیلووات
موتور پمپ برای کاتر 5.5 کیلووات
ولتاژ 380 ولت / 50 هرتز، 3 فاز یا طبق درخواست مشتری

6

جعبه کنترل جعبه الکتریکی سیستم کنترل PLC، اینورتر
صفحه نمایش صفحه لمسی
برند PLC دلتا ساخت تایوان
برند اینورتر دلتا ساخت تایوان یا SAJ
زبان چینی و انگلیسی یا طبق درخواست مشتری
7 دستگاه انباشت عملیات دستی
طول 2-3 متر

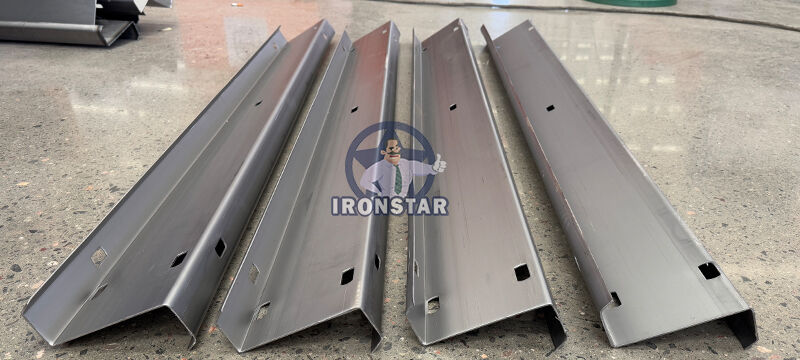

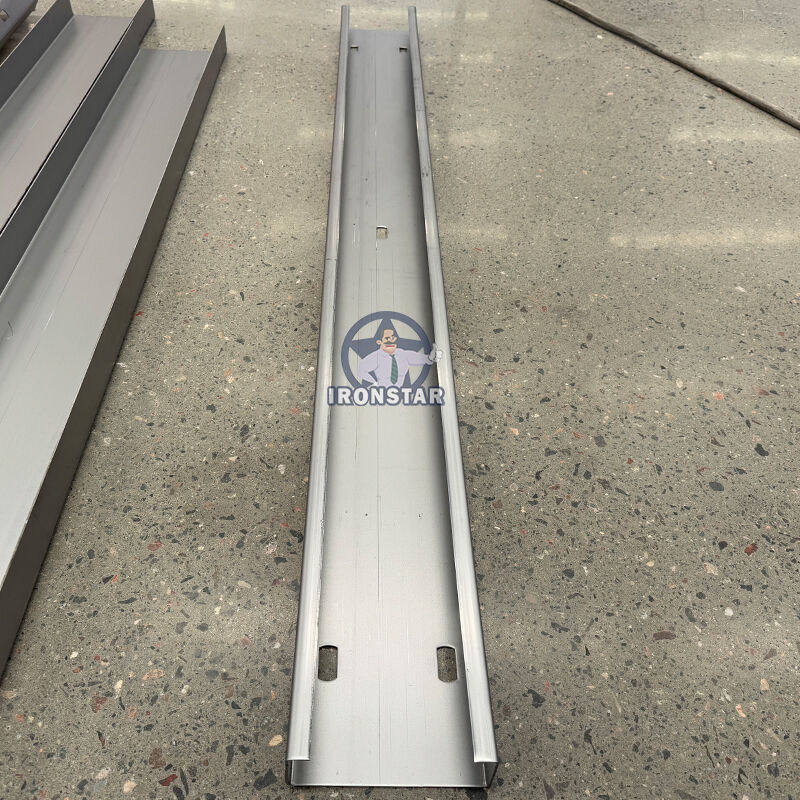

نقشه محصول

ماشین ساخت فریم فولادی با سرعت بالا 1
ماشین ساخت فریم فولادی با سرعت بالا 2

کاربرد محصول

ماشین ساخت فریم فولادی با سرعت بالا 3

دستگاه بازکننده تغذیه کننده

ماشین ساخت فریم فولادی با سرعت بالا 4

برای قرار دادن کویل فولادی و باز کردن آن استفاده می‌شود، تا کارکرد پایدار را حفظ کند

ظرفیت بارگیری: 3 تن

اندازه داخلی کویل: 470-530 میلی‌متر

نوع کار: عملیات دستی

رنگ: طبق درخواست مشتری

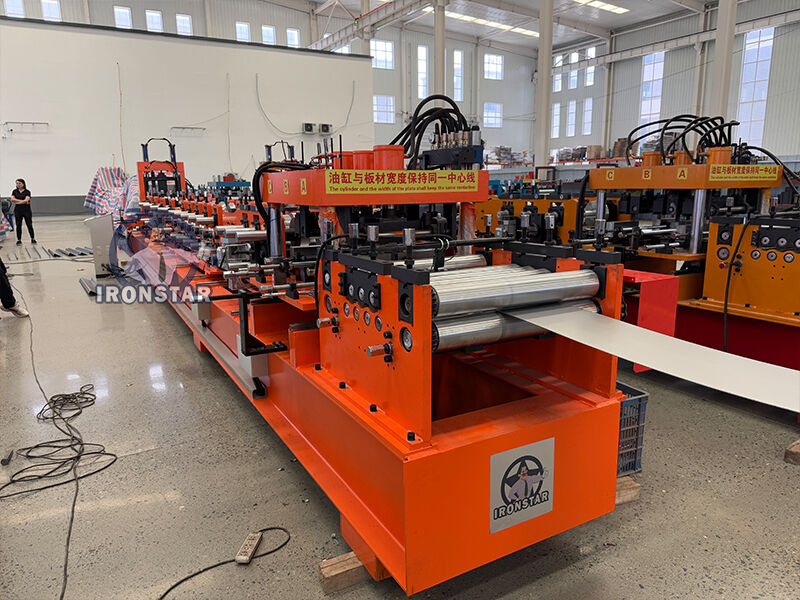

دستگاه رول فرمینگ

جنس غلتک: فولاد 45# با 0.05 میلی‌متر کروم

سطوح غلتک پولیش شده، عملیات آبکاری سخت

سطح پولیش شده و عملیات حرارتی روی قالب‌ها می‌تواند سطح صفحه قالب‌گیری را صاف نگه دارد و هنگام پرس شدن به راحتی علامت‌گذاری نشود

ماشین ساخت فریم فولادی با سرعت بالا 5
ماشین ساخت فریم فولادی با سرعت بالا 6
ماشین ساخت فریم فولادی با سرعت بالا 7
ماشین ساخت فریم فولادی با سرعت بالا 8

کاتر دستگاه

از درایو هیدرولیک و موقعیت‌یابی خودکار برای تعیین ابعاد و برش محصولات هدف استفاده می‌کند.

جنس تیغه‌ها: Cr12، عملیات کوئنچینگ

ماشین ساخت فریم فولادی با سرعت بالا 9

میز تغذیه

مواد اولیه (ورق فولادی) را از طریق میز برای تولید و پردازش وارد کنید

این می‌تواند اطمینان حاصل کند که کویل مستقیم و محصولات خروجی مرتب و موازی هستند

ماشین ساخت فریم فولادی با سرعت بالا 10


جعبه کنترل

ماشین ساخت فریم فولادی با سرعت بالا 11

سیستم کنترل PLC دلتا

طول قطعه هدف قابل تنظیم و دیجیتال است

دو حالت عملیاتی: اتوماتیک و دستی

عملکرد با فشار دکمه و لمس صفحه، آسان برای کار

زبان: چینی و انگلیسی یا طبق نیاز مشتری



پمپ روغن هیدرولیک

ماشین ساخت فریم فولادی با سرعت بالا 12

روغن هیدرولیک وارد مخزن روغن هیدرولیک می‌شود

موتور پمپ کاتر را به کار می‌اندازد

قدرت موتور: 5.5 کیلووات

روغن هیدرولیک: روغن 46#

ظرفیت افزودن: روغن 3/4 ظرفیت جعبه را اضافه کنید

فشار روغن: 8-10 مگاپاسکال



میز دریافت

ماشین ساخت فریم فولادی با سرعت بالا 13

طول: معمولاً 2-3 متر

عملیات: کار دستی

برای جمع‌آوری قطعات تمام شده استفاده می‌شود

غلتک پشتیبانی برای انتقال قطعات

برداشت آسان پنل توسط لیفتراک



قطعات یدکی رایگان برای مشتری

ماشین ساخت فریم فولادی با سرعت بالا 14

بسته‌بندی و پرداخت و خدمات

1). روش بسته‌بندی: برهنه، فروشنده باید تضمین کند که تجهیزات در برابر رطوبت، خوردگی مقاوم بوده و در حین حمل و نقل آسیب نبینند.

2). مدت پرداخت: 30% از کل ارزش قرارداد پرداخت شده توسط T/T، 70% باقی‌مانده توسط T/T پس از بازرسی توسط خریدار در کارخانه فروشنده در حین تحویل پرداخت می‌شود.

3). زمان تحویل: فروشنده تضمین می‌کند که تجهیزات ظرف مدت60 روز کاری پس از دریافت ودیعه از خریدار آماده حمل و نقل خواهد بود.

4). خدمات: در صورت نیاز می‌توانیم تکنسین را برای تعمیر دستگاه به کشور شما بفرستیم. خریدار باید تمام هزینه‌ها را پرداخت کند، از جمله: ویزا، بلیط رفت و برگشت، اقامت، حقوق روزانه 120 دلار.

5). گارانتی:36 ماه در طول گارانتی، قطعات قابل تعویض رایگان هستند، اما خریداران باید هزینه حمل و نقل را پرداخت کنند.

6). بسته بندی: یک تجهیزات کامل نیاز به یککانتینر 40 فوتی برای نگهداری دارد.
