دستگاه فرمینگ رول پروفیل ناودانی C سفارشی با سرعت بالا برای سقف و دیوار خشک 0.3-0.8 میلی متر ورق فلزی 60/90 میلی متر 2 در 1 برای شیلی
دستگاه فرمینگ رول پروفیل ناودانی C یک دستگاه تخصصی است که برای تولید کانالهای C شکل از مواد مختلف مانند فولاد، آلومینیوم یا سایر فلزات طراحی شده است. کانالهای C که به عنوان مقاطع C یا پروفیلهای C نیز شناخته میشوند، شکلی متمایز شبیه به حرف "C" دارند و معمولاً در صنایع ساختمانی، تولیدی و سایر صنایع استفاده میشوند.
ضخامت معمول کانال C 0.85 میلی متر، سرعت معمول 10-20 متر در دقیقه، با موتور سروو سرعت میتواند به حداکثر 30-50 متر در دقیقه برسد، این نوع دستگاه عمدتاً به شیلی فروخته میشود،برای سقف استفاده میشود، با دستگاه نبشی، دستگاه کانال U، دستگاه پروفیل امگا و دستگاه گرید T کار میکند.
سفارشی سازی خوش آمدید، اندازه و ضخامت مورد نیاز خود را به من بگویید، ما دستگاه رضایت بخشی را به شما ارائه می دهیم.
جریان کار دستگاه فرمینگ رول پروفیل ناودانی C
دستگاه بازکن - دستگاه فرمینگ رول - جعبه کنترل PLC - کاتر هیدرولیک - میز خروجی
|
شماره |
نوع |
مشخصات | |
|
1 |
مواد اولیه | نوع | فولاد گالوانیزه |
| عرض تغذیه | طبق نقشه مشتری | ||
| ضخامت | 0.85 میلی متر | ||
|
2 |
دستگاه بازکن | عملیات | دستی |
| ظرفیت وزن | 3 تن | ||
|
3 |

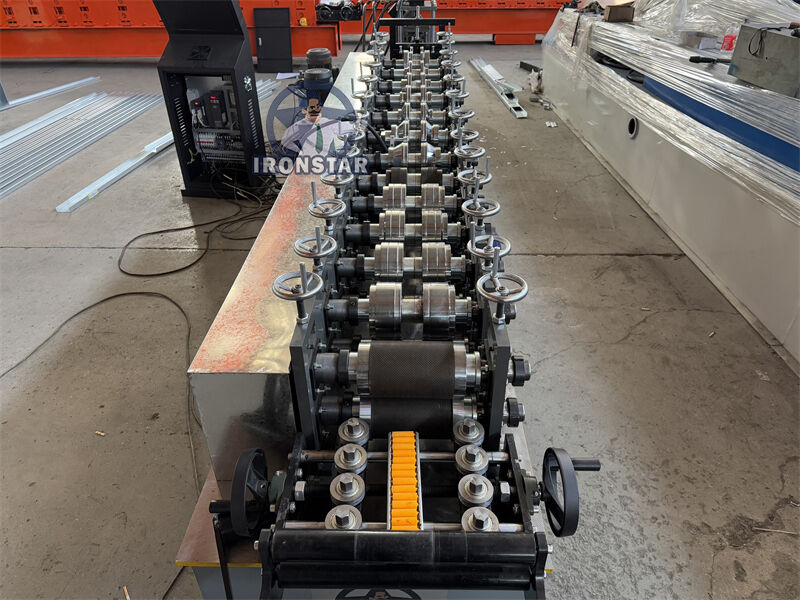

بدنه اصلی | ایستگاه غلتکی | 12 ردیف |
| قطر شفت | 55 میلی متر | ||
| جنس شفت | 45# با 0.05 میلی متر کروم | ||
| جنس غلتک | 45# با 0.05 میلی متر کروم | ||
| قاب | جوشکاری ورق فولادی | ||
| ضخامت قاب | 16 میلی متر | ||
| اندازه دستگاه | حدود 5.5*0.8*1 متر | ||
| وزن دستگاه | حدود 1.8 تن | ||
| رنگ دستگاه | طبق نیاز مشتری | ||
| عملیات | اتوماتیک هیدرولیک | ||
| سرعت کار | سرعت معمول 30-50 متر در دقیقه | ||
| 4 | کاتر | سختی | 50-65 HRC |
| تلرانس برش | ± 1 میلی متر | ||
| جنس | Cr 12 | ||
| عملکرد | برش هیدرولیک | ||
| 5 | قدرت | روش رانندگی | زنجیر 1 اینچ |
| موتور اصلی | 4 کیلووات | ||
| موتور پمپ برای کاتر | 4 کیلووات | ||
| ولتاژ | 380 ولت / 50 هرتز، 3 فاز یا طبق درخواست مشتری | ||
|
6 |
جعبه کنترل | جعبه الکتریکی | سیستم کنترل PLC، اینورتر |
| صفحه نمایش | صفحه لمسی | ||
| برند PLC | دلتا ساخت تایوان | ||
| برند اینورتر | دلتا ساخت تایوان یا SAJ | ||
| زبان | چینی و انگلیسی یا طبق درخواست مشتری | ||
| 7 | دستگاه چیدمان | عملیات | دستی |
| طول | 2-3 متر | ||
برای قرار دادن کویل فولادی و باز کردن آن استفاده می شود، کارکرد پایدار آنها را حفظ می کند.
ظرفیت بارگیری: 3 تن
اندازه داخلی کویل: 470-530 میلی متر
نوع کار: عملیات دستی
رنگ: طبق درخواست مشتری
جنس غلتک: فولاد 45# با 0.05 میلی متر کروم
سطوح غلتک پولیش شده، عملیات آبکاری سخت
سطح پولیش شده و عملیات حرارتی روی قالب ها می تواند سطح صفحه قالب گیری را صاف نگه دارد و هنگام پرس شدن به راحتی علامت گذاری نشود.

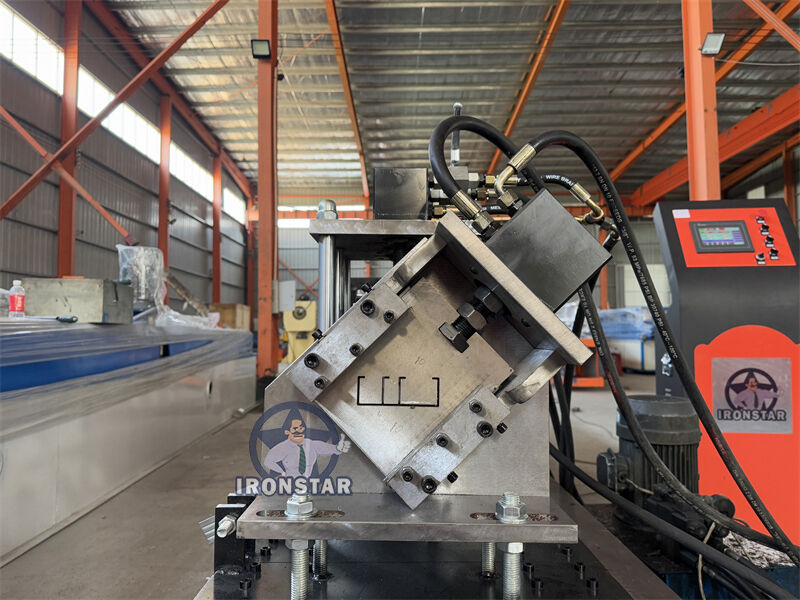

کاتر دستگاه
از درایو هیدرولیک و موقعیت یابی خودکار برای تعیین ابعاد و برش محصولات هدف استفاده می کند.
جنس تیغه ها: Cr12، عملیات کوئنچینگ
مواد اولیه (ورق فولادی) را از طریق ساحل برای تولید و پردازش وارد می کند.
این می تواند اطمینان حاصل کند که کویل مستقیم حرکت می کند و محصولات خروجی مرتب و موازی هستند.
غلتک برجسته کننده نقاط برجسته روی محصول
می توان غلتک های برجسته کننده را طبق طرح مشتری سفارشی کرد.
قالب پانچ در دستگاه قبل از کاتر قرار دارد.

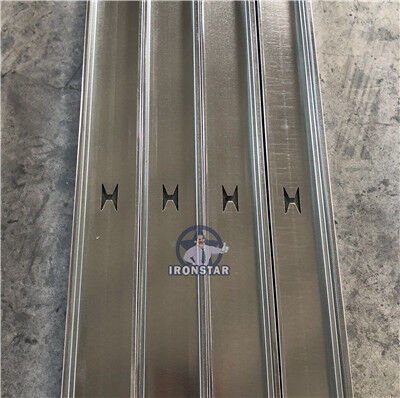

می تواند سوراخ ها را طبق نیاز مشتری پانچ کند، مشتریان معمولاً سوراخ H یا سوراخ گرد را انتخاب می کنند.
سوراخ باید روی سطح صاف پانچ شود، معمولاً در محصولات مختلف، موقعیت مکانی آن یکسان نیست.
قالب پانچ در دستگاه قبل از کاتر قرار دارد.
می تواند لوگو را طبق نیاز مشتری پانچ کند، لوگو می تواند عدد دیجیتال یا عکس باشد.
لوگو باید روی سطح صاف پانچ شود، معمولاً در محصولات مختلف، موقعیت مکانی آن یکسان نیست.
سیستم کنترل PLC دلتال
طول قطعه هدف قابل تنظیم و دیجیتال است.
دو حالت عملیاتی: اتوماتیک و دستی
عملکرد با فشار دکمه و لمس صفحه، کاربری آسان
زبان: چینی و انگلیسی یا طبق نیاز مشتری
روغن هیدرولیک وارد مخزن روغن هیدرولیک می شود.
موتور پمپ کاتر را به کار می اندازد.
قدرت موتور: 3 کیلووات
روغن هیدرولیک: روغن 46#
ظرفیت اضافه کردن: روغن 3/4 ظرفیت جعبه را اضافه کنید.
فشار روغن: 8-10 مگاپاسکال
طول: معمولاً 2-3 متر
عملیات: کار دستی
برای جمع آوری قطعات تمام شده استفاده می شود.
غلتک پشتی برای انتقال قطعات
برداشت آسان پنل توسط لیفتراک
1). روش بسته بندی: برهنه، فروشنده باید تضمین کند که تجهیزات ضد رطوبت، ضد خوردگی هستند و در حین حمل و نقل آسیب نمی بینند.
2). مدت پرداخت: 30٪ از کل ارزش قرارداد پرداخت شده توسط T/T، 70٪ باقیمانده توسط T/T پس از بازرسی توسط خریدار در کارخانه فروشنده در حین تحویل پرداخت می شود.
3). زمان تحویل: فروشنده تضمین می کند که تجهیزات ظرف مدت40 روز کاریپس از دریافت ودیعه از خریدار آماده حمل و نقل خواهد بود.
4). خدمات: در صورت نیاز می توانیم تکنسین را به کشور شما بفرستیم تا دستگاه را تعمیر کند. خریدار باید تمام هزینه ها را پرداخت کند، از جمله: ویزا، بلیط رفت و برگشت، اقامت، حقوق روزانه 120 دلار آمریکا.
5). گارانتی:

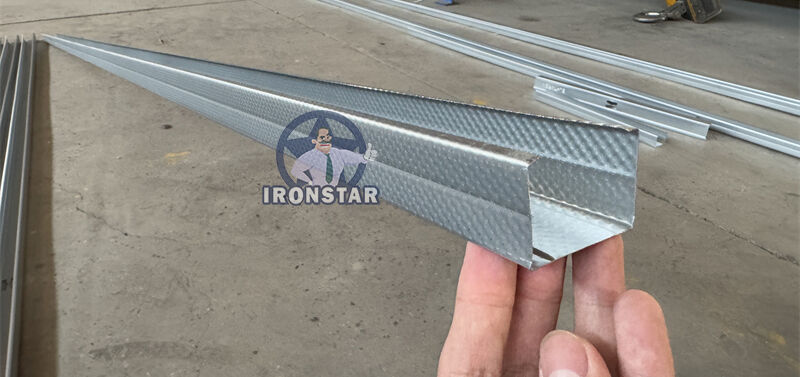

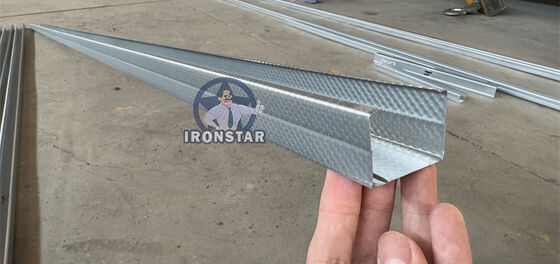

دستگاه فرمینگ رول پروفیل ناودانی C به طور خاص برای تولید ناودانی های C شکل، که به عنوان ناودانی های مقطع C یا ناودانی های پروفیل C نیز شناخته می شوند، طراحی شده است. این ناودانی ها معمولاً در سیستم های ساختمانی و ساختمانی برای کاربردهای قاب بندی مانند پارتیشن های دیواری، سازه های سقفی و تیرهای کف استفاده می شوند. دستگاه فرمینگ رول ناودانی C نقش مهمی در تولید کارآمد ناودانی های C با کیفیت بالا با ابعاد و ویژگی های ثابت ایفا می کند.
کاربرد دستگاه های فرمینگ رول ناودانی C در صنعت ساختمان مزایای متعددی را ارائه می دهد:
سیستم های قاب بندی: ناودانی های C به طور گسترده در ساخت و سازهای تجاری و مسکونی برای قاب بندی دیوارهای داخلی و پارتیشن ها استفاده می شوند. ناودانی های C فرم شده با غلتک، پشتیبانی ساختاری را فراهم می کنند و به عنوان یک چارچوب برای اتصال مواد مختلف دیوار مانند دیوار خشک، تخته سیمانی یا عایق عمل می کنند.
مونتاژ سقف: ناودانی های C همچنین در سیستم های سقف کاذب استفاده می شوند. آنها چارچوب اصلی را تشکیل می دهند که کاشی ها یا پنل های سقف به آن متصل می شوند و یک ساختار سقفی از نظر بصری جذاب و کاربردی ایجاد می کنند.
تیرهای کف: در برخی از کاربردهای ساختمانی، ناودانی های C به عنوان تیرهای کف برای پشتیبانی از مواد زیرسازی کف استفاده می شوند. ناودانی های C فرم شده با غلتک، استحکام و پایداری را به سیستم کف می دهند و امکان نصب روکش های مختلف کف مانند چوب سخت، لمینت یا کاشی را فراهم می کنند.
محفظه های تاسیساتی: ناودانی های C در ساخت محفظه های تاسیساتی مانند کانال های برق یا لوله کشی استفاده می شوند. این محفظه ها تاسیسات را در داخل دیوارها نگهداری و محافظت می کنند و راه حلی راحت و پنهان برای مسیریابی کابل ها، لوله ها یا کانال ها ارائه می دهند.
ساختمان های تجاری و صنعتی: ناودانی های C به طور گسترده در پروژه های ساختمانی تجاری و صنعتی از جمله ساختمان های اداری، انبارها و تأسیسات تولیدی استفاده می شوند. آنها تطبیق پذیری، سهولت نصب و مقرون به صرفه بودن را در ایجاد پارتیشن های داخلی و سیستم های قاب بندی ارائه می دهند.
دستگاه فرمینگ رول ناودانی C امکان تولید کارآمد و مداوم ناودانی های C را فراهم می کند و کیفیت ثابت و ابعاد دقیق را تضمین می کند. این امر به تولیدکنندگان اجازه می دهد تا تقاضای بالای ناودانی های C را در صنعت ساختمان برآورده کنند و به مونتاژ سریع و کارآمد سیستم های ساختمانی کمک کنند.
