دستگاه نورد اتوماتیک برش فلزات فولادی لوله مربعی

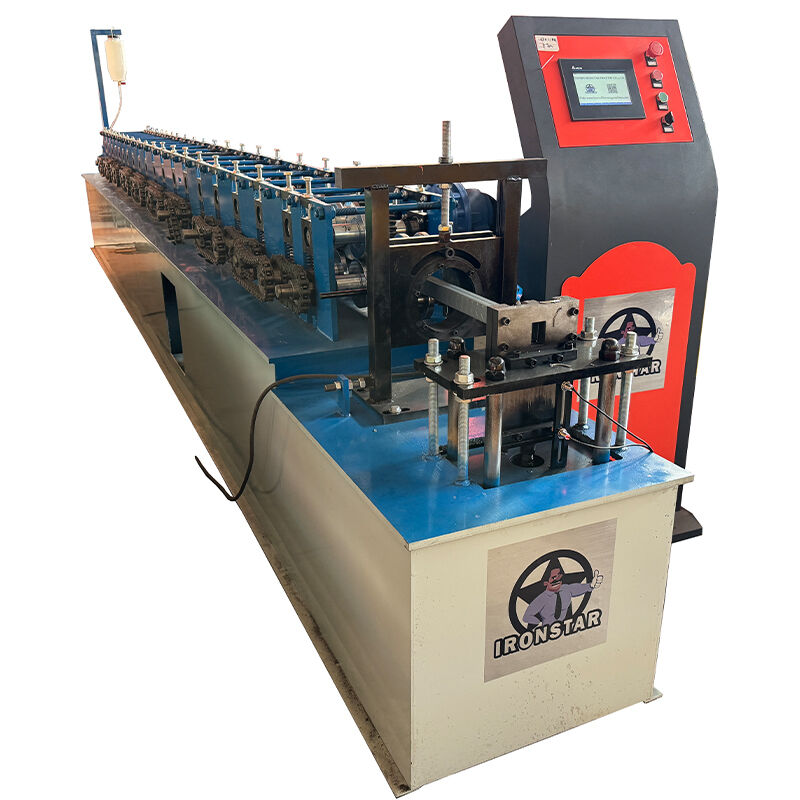

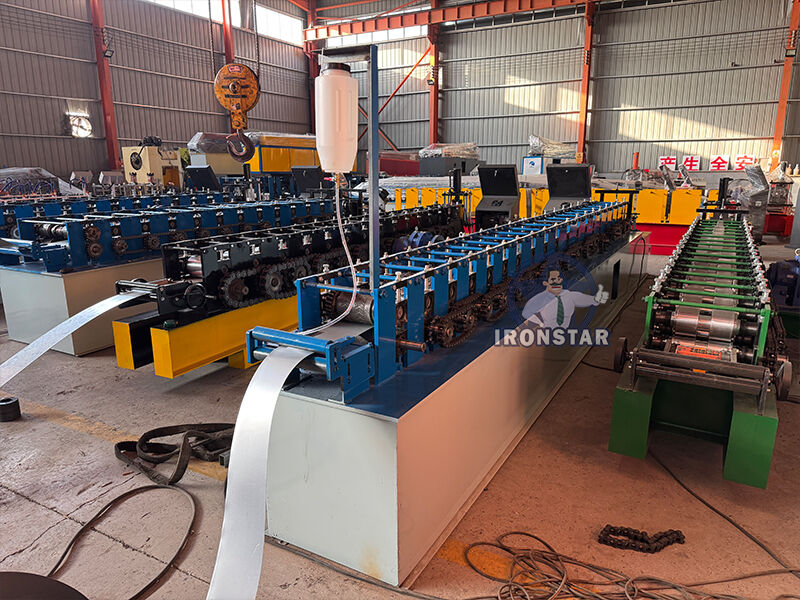

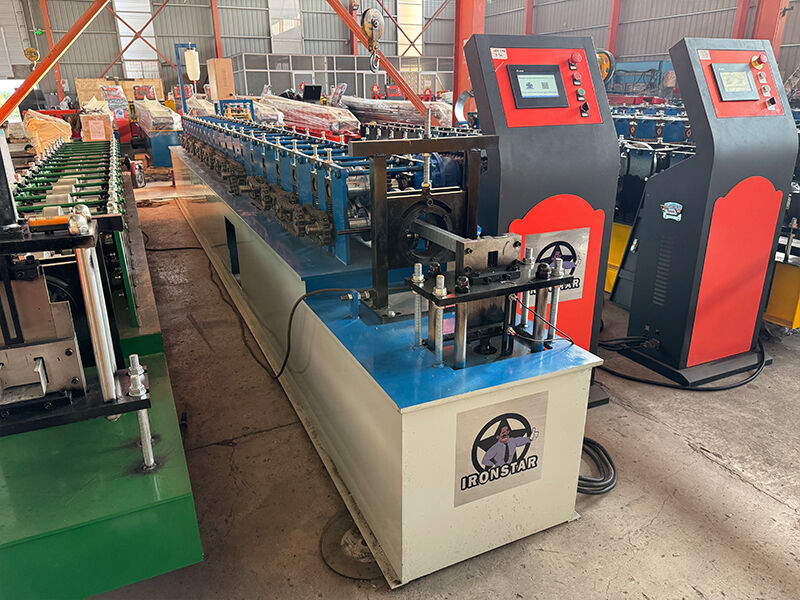

دستگاه نورد لوله مربعی

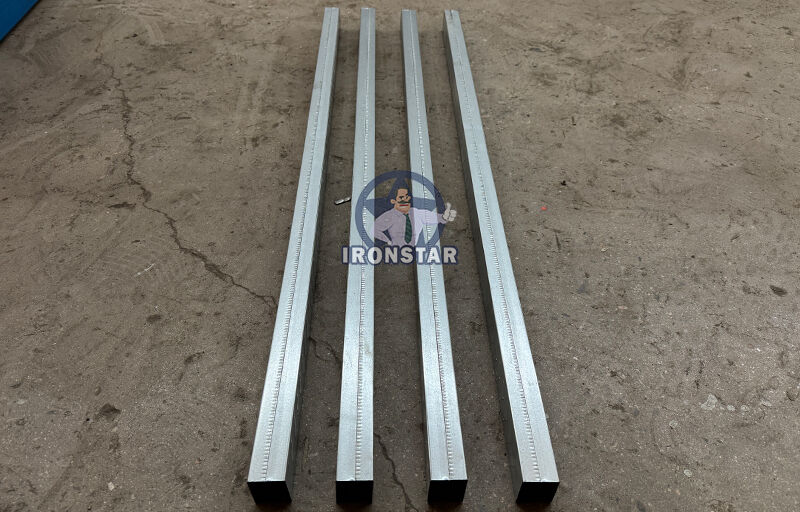

دستگاه نورد لوله مربعی در بسیاری از کشورها پرفروش است، ضخامت معمول لوله مربعی نورد شده از 0.3-0.6 میلی متر است، مواد مورد استفاده فولاد گالوانیزه است
ما تعداد زیادی از این دستگاه ها را به هند، تایلند، اندونزی، مالزی، فیلیپین و غیره می فروشیم، اندازه قابل تنظیم است تا نیاز شما را برآورده کند
دستگاه قفل نورد | خط نورد لوله مربعی | دستگاه نورد لوله
بازکننده - دستگاه نورد - جعبه کنترل PLC - کاتر هیدرولیک - میز خروجی
|
شماره |
نوع |
مشخصات | |
|
1 |
مواد اولیه | نوع | فولاد گالوانیزه |
| عرض تغذیه | طبق نقشه مشتری | ||
| ضخامت | 0.3-0.6 میلی متر | ||
|
2 |
بازکننده | عملیات | دستی |
| ظرفیت وزن | 3 تن | ||
|
3 |

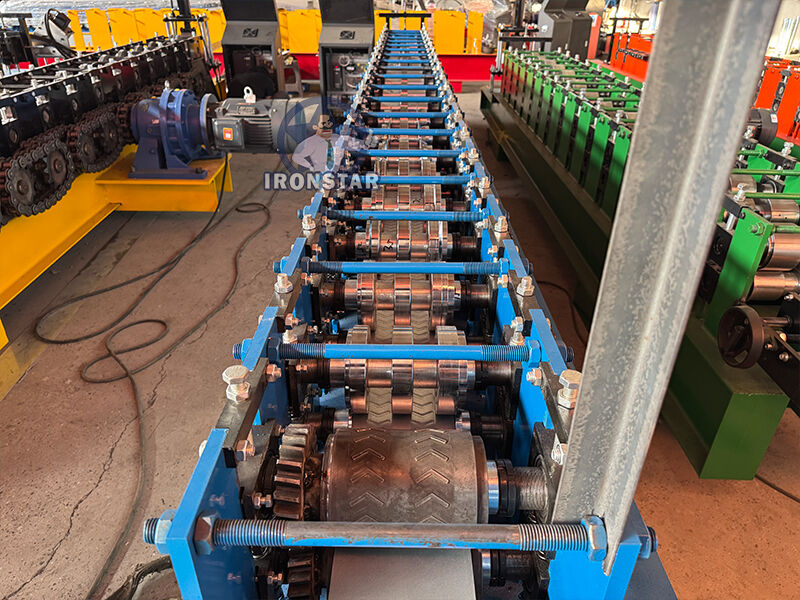

بدنه اصلی | ایستگاه غلتکی | 22 ردیف |
| قطر شفت | 55 میلی متر | ||
| جنس شفت | 45# با 0.05 میلی متر کروم | ||
| جنس غلتک | 45# با 0.05 میلی متر کروم | ||
| قاب | جوشکاری صفحه فولادی | ||
| ضخامت قاب | 16 میلی متر | ||
| اندازه دستگاه | حدود 9*0.8*1 متر | ||
| وزن دستگاه | حدود 5.2 تن | ||
| رنگ دستگاه | طبق نیاز مشتری | ||
| عملیات | اتوماتیک | ||
| سرعت کار | سرعت معمول 8-20 متر در دقیقه | ||
| 4 | کاتر | سختی | 50-65 HRC |
| تلرانس برش | ± 1 میلی متر | ||
| عملکرد | برش اره پروازی | ||
| 5 | قدرت | روش رانندگی | زنجیر 1 اینچ |
| موتور اصلی | 5.5 کیلووات | ||
| موتور پمپ برای کاتر | 4 کیلووات | ||
| ولتاژ | 380 ولت / 50 هرتز، 3 فاز یا طبق درخواست مشتری | ||
|
6 |
جعبه کنترل | جعبه الکتریکی | سیستم کنترل PLC، اینورتر |
| صفحه نمایش | صفحه لمسی | ||
| برند PLC | دلتا ساخت تایوان | ||
| برند اینورتر | دلتا ساخت تایوان یا SAJ | ||
| زبان | چینی و انگلیسی یا طبق درخواست مشتری | ||
| 7 | انباشتگر | عملیات | دستی |
| طول | 2-3 متر | ||
برای نگه داشتن کویل فولادی و باز کردن آن استفاده می شود، تا کار آنها پایدار بماند
ظرفیت بارگیری: 3 تن
اندازه داخلی کویل: 470-530 میلی متر
نوع کار: عملیات دستی
رنگ: طبق درخواست مشتری
جنس غلتک: فولاد 45# با 0.05 میلی متر کروم
سطوح غلتکی پولیش شده، عملیات آبکاری سخت
سطح پولیش شده و عملیات حرارتی روی قالب ها می تواند سطح صفحه قالب گیری را صاف نگه دارد و هنگام پرس شدن به راحتی علامت گذاری نشود
از درایو برش اره پروازی و موقعیت یابی خودکار برای تعیین ابعاد و برش محصولات هدف استفاده می کند.
مواد اولیه (صفحه فولادی) را از طریق ساحل برای تولید و پردازش وارد کنید
این می تواند اطمینان حاصل کند که کویل مستقیم می رود و محصولات خروجی مرتب و موازی هستند
سیستم کنترل PLC دلتا
طول قطعه هدف قابل تنظیم و دیجیتال است
دو حالت عملیاتی: اتوماتیک و دستی
عملکرد با فشار دکمه و لمس صفحه، کار آسان
زبان: چینی و انگلیسی یا طبق نیاز مشتری
روغن هیدرولیک وارد مخزن روغن هیدرولیک می شود
موتور پمپ کاتر را به کار می اندازد
قدرت موتور: 3 کیلووات
روغن هیدرولیک: روغن 46#
ظرفیت افزودن: روغن 3/4 ظرفیت جعبه را اضافه کنید
فشار روغن: 8-10 مگاپاسکال
![]()
طول: معمول 2-3 متر
عملیات: کار دستی
برای جمع آوری قطعات تمام شده استفاده می شود
غلتک پشتیبانی برای انتقال قطعات
برداشت آسان پنل توسط لیفتراک
1). روش بسته بندی: برهنه، فروشنده باید تضمین کند که تجهیزات ضد رطوبت، ضد خوردگی هستند و در حین حمل و نقل آسیب نمی بینند.
2). مدت پرداخت: 30% از کل ارزش قرارداد پرداخت شده توسط T/T، 70% باقیمانده پرداخت شده توسط T/T پس از بازرسی توسط خریدار در کارخانه فروشنده در حین قبل از تحویل.
3). زمان تحویل: فروشنده تضمین می کند که تجهیزات ظرف مدت آماده حمل و نقل خواهند بود.40 روز کاری پس از دریافت ودیعه از خریدار.
4). خدمات: در صورت نیاز می توانیم تکنسین را به کشور شما بفرستیم تا دستگاه را تعمیر کند. خریدار باید تمام هزینه ها را پرداخت کند، از جمله: ویزا، بلیط رفت و برگشت، اقامت، حقوق 120 دلار در روز.
5). گارانتی:36 ماه در طول گارانتی، قطعات قابل تعویض رایگان هستند، اما خریداران باید هزینه حمل و نقل را پرداخت کنند.
6). بسته بندی: یک تجهیزات کامل نیاز بهکانتینر 20 فوتی برای نگهداری دارد.
