دستگاه رول فرمینگ سفارشی اتوماتیک ورق فلزی 0.3-0.8 میلی متر سقف U برای آمریکا

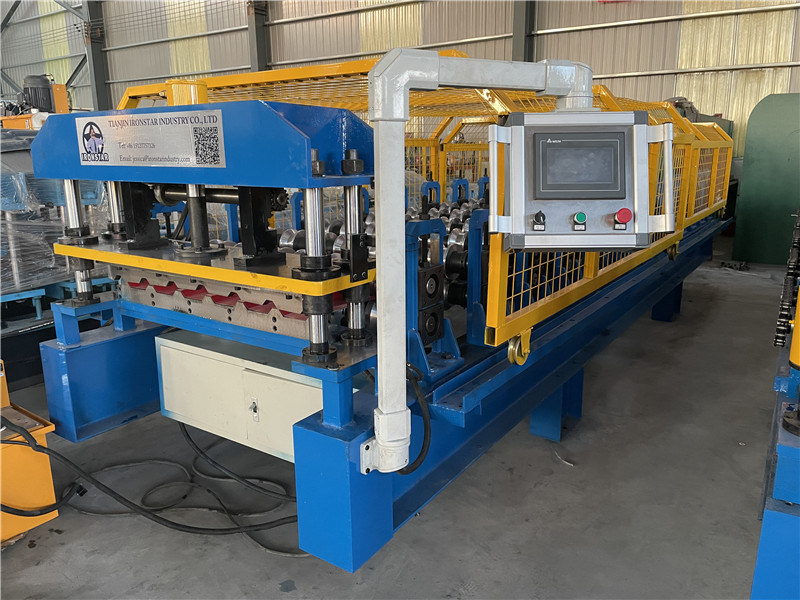

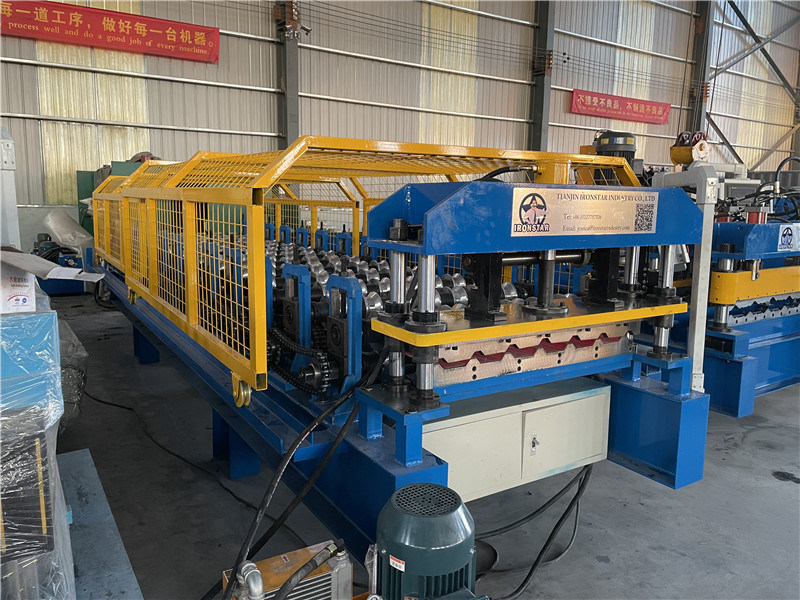

دستگاه رول فرمینگ پنل سقف U
دستگاه رول فرمینگ پنل U عمدتاً در آمریکا استفاده می شود، ضخامت نورد از 0.3-0.6 میلی متر، مواد مورد استفاده PPGI (ورق گالوانیزه رنگ شده از قبل). برخی از مشتریان پنل PBU و پنل U را در یک دستگاه می خواهند، اشکالی ندارد. ما این دستگاه را برای تولید دو طرح برای مشتری می سازیم.
دستگاه رول فرمینگ پنل U | دستگاه ورق سقف پنل U | دستگاه پنل U
جریان کار دستگاه رول فرمینگ ورق سقف ذوزنقه ای
دستگاه رول فرمینگ-جعبه کنترل PLC-برش هیدرولیک-میز خروجی
|
شماره |
نوع |
مشخصات | |
|
1 |
مواد اولیه | نوع | PPGI |
| عرض تغذیه | طبق نقشه مشتری | ||
| ضخامت | 0.3-0.6 میلی متر | ||
|
2 |
دستگاه بازکننده | عملیات | دستی |
| ظرفیت وزن | 5 تن | ||
|
3 |

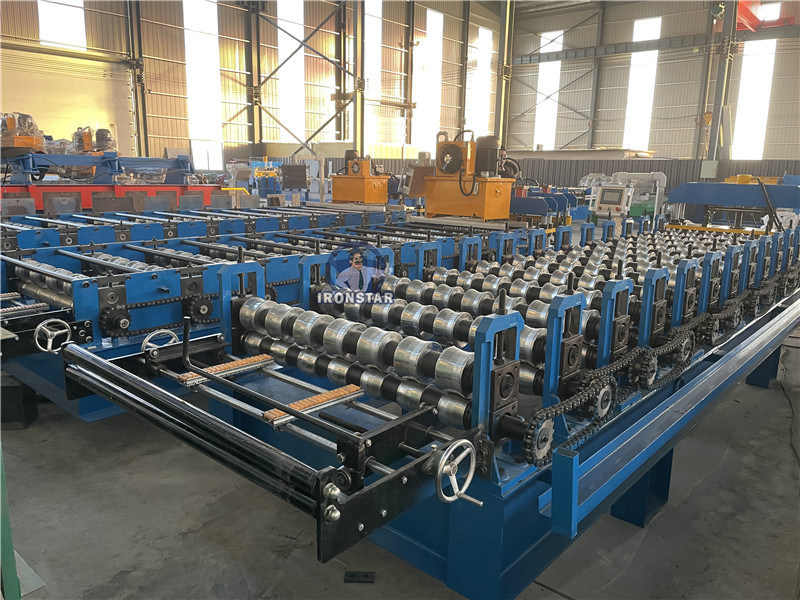

بدنه اصلی | ایستگاه غلتکی | 11-13 ردیف |
| قطر شفت | 70 میلی متر | ||
| جنس شفت | 45# با 0.05 میلی متر کروم | ||
| جنس غلتک | 45# با 0.05 میلی متر کروم | ||
| قاب | تیر C 360 میلی متر | ||
| ضخامت قاب | 16 میلی متر | ||
| اندازه دستگاه | حدود 5.8*1*1.5 متر | ||
| وزن دستگاه | حدود 4 تن | ||
| رنگ دستگاه | طبق نیاز مشتری | ||
| عملیات | اتوماتیک هیدرولیک | ||
| سرعت کار | سرعت معمول 8-20 متر در دقیقه | ||
| 4 | برش دهنده | سختی | 50-65 HRC |
| تلرانس برش | ± 1 میلی متر | ||
| جنس | Cr 12 | ||
| عملکرد | برش هیدرولیک | ||
| 5 | قدرت | روش رانندگی | زنجیر 1 اینچ |
| موتور اصلی | 4 کیلو وات | ||
| موتور پمپ برای برش دهنده | 3 کیلو وات | ||
| ولتاژ | 380 ولت / 50 هرتز، 3 فاز یا طبق درخواست مشتری | ||
|
6 |
جعبه کنترل | جعبه الکتریکی | سیستم کنترل PLC، اینورتر |
| صفحه نمایش | صفحه لمسی | ||
| برند PLC | دلتا ساخت تایوان | ||
| برند اینورتر | دلتا ساخت تایوان یا SAJ | ||
| زبان | چینی و انگلیسی یا طبق درخواست مشتری | ||
| 7 | دستگاه چیدمان | عملیات | دستی |
| طول | 2-3 متر | ||
برای قرار دادن کویل فولادی و باز کردن آن استفاده می شود، تا کار آنها پایدار بماند
ظرفیت بارگیری: 5 تن
اندازه داخلی کویل: 470-530 میلی متر
نوع کار: عملیات دستی
رنگ: طبق درخواست مشتری
جنس غلتک: فولاد 45# با 0.05 میلی متر کروم
سطوح غلتکی پولیش شده، عملیات سخت کاری
سطح پولیش شده و عملیات حرارتی روی قالب ها می تواند سطح صفحه قالب را صاف نگه دارد و هنگام پرس شدن به راحتی علامت گذاری نشود.

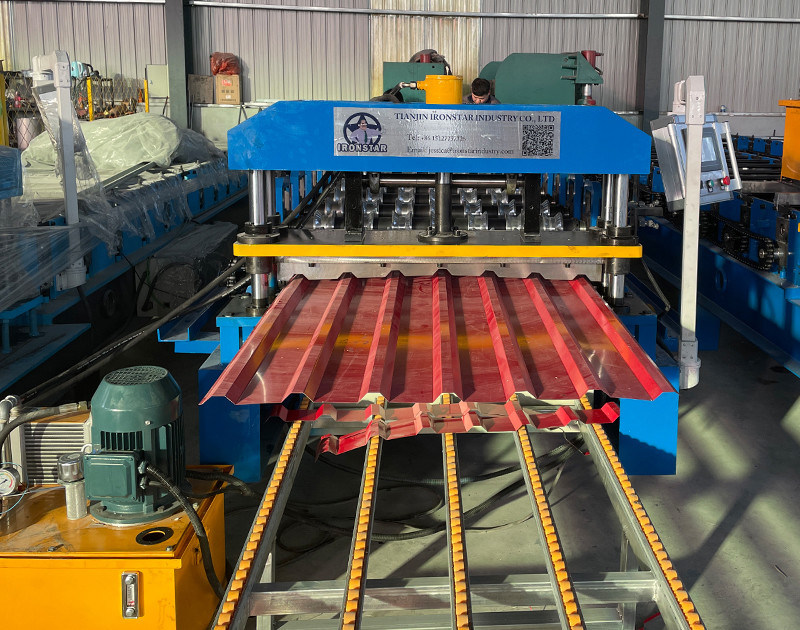

از درایو هیدرولیک و موقعیت یابی خودکار برای تعیین ابعاد و برش محصولات هدف استفاده می کند.
جنس تیغه ها: Cr12، عملیات کوئنچینگ
مواد اولیه (ورق فولادی) را از طریق نوار برای تولید و پردازش وارد کنید
این می تواند اطمینان حاصل کند که کویل مستقیم و محصولات خروجی مرتب و موازی هستند.
سیستم کنترل PLC دلتال
طول قطعه هدف قابل تنظیم و دیجیتال است
دو حالت عملیاتی: اتوماتیک و دستی
عملکرد با فشار دکمه و لمس صفحه نمایش، کاربری آسان
زبان: چینی و انگلیسی یا طبق نیاز مشتری
روغن هیدرولیک وارد مخزن روغن هیدرولیک می شود
موتور پمپ، برش دهنده را به کار می اندازد
توان موتور: 3 کیلو وات
روغن هیدرولیک: روغن 46#
ظرفیت افزودن: روغن 3/4 ظرفیت جعبه را اضافه کنید
فشار روغن: 8-10 مگاپاسکال
طول: معمول 2-3 متر
عملیات: کار دستی
برای جمع آوری قطعات تکمیل شده استفاده می شود
غلتک پشتی برای انتقال قطعات
برداشت آسان پنل با لیفتراک
1). روش بسته بندی: برهنه، فروشنده باید تضمین کند که تجهیزات ضد رطوبت، ضد خوردگی هستند و در حین حمل و نقل آسیب نمی بینند.
2). مدت پرداخت: 30٪ از کل ارزش قرارداد پرداخت شده توسط T/T، 70٪ باقیمانده توسط T/T پس از بازرسی توسط خریدار در کارخانه فروشنده در حین تحویل پرداخت می شود.
3). زمان تحویل: فروشنده تضمین می کند که تجهیزات ظرف مدت 40 روز کاری پس از دریافت ودیعه از خریدار آماده حمل و نقل خواهد بود.
4). خدمات: در صورت نیاز می توانیم تکنسین را به کشور شما بفرستیم تا دستگاه را تعمیر کند. خریدار باید تمام هزینه ها را پرداخت کند، از جمله: ویزا، بلیط رفت و برگشت، اقامت، حقوق روزانه 120 دلار.
5). گارانتی: 36 ماه در طول گارانتی، قطعات قابل تعویض رایگان هستند، اما خریداران باید هزینه حمل و نقل را پرداخت کنند.
6). بسته بندی: یک تجهیزات کامل نیاز به یک کانتینر 20 فوتی برای نگهداری دارد.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
