“Customized Size Square Tube Roll Forming Machine | 30mm 40mm Steel Profile Forming Machine for Indonesia Market”

دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی

  • نام
    دستگاه رول شکل دهی لوله مربعی
  • مواد خام
    فولاد گالوانیزه
  • گارانتی
    3 سال
  • شرایط پرداخت
    T/T، L/C، D/A، D/P
  • ظرف
    ظرف 20 فوتی
  • روزهای کاری
    40 روز کاری
  • بندر صادراتی
    بندر تیانجین
  • سفارشی
    بله
  • محل منبع
    چین
  • نام تجاری
    IRONSTAR
  • گواهی
    CE
  • شماره مدل
    سفارشی
  • مقدار حداقل تعداد سفارش
    1 مجموعه
  • قیمت
    As Drawing
  • جزئیات بسته بندی
    برزنت و جعبه چوبی
  • زمان تحویل
    30-50 روز
  • شرایط پرداخت
    T/T، L/C
  • قابلیت ارائه
    10 ست در ماه

دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی

دستگاه رول فرمینگ لوله مربعی با اندازه سفارشی 30 میلی متر 40 میلی متر دستگاه پروفیل فولادی عرضه به بازار اندونزی

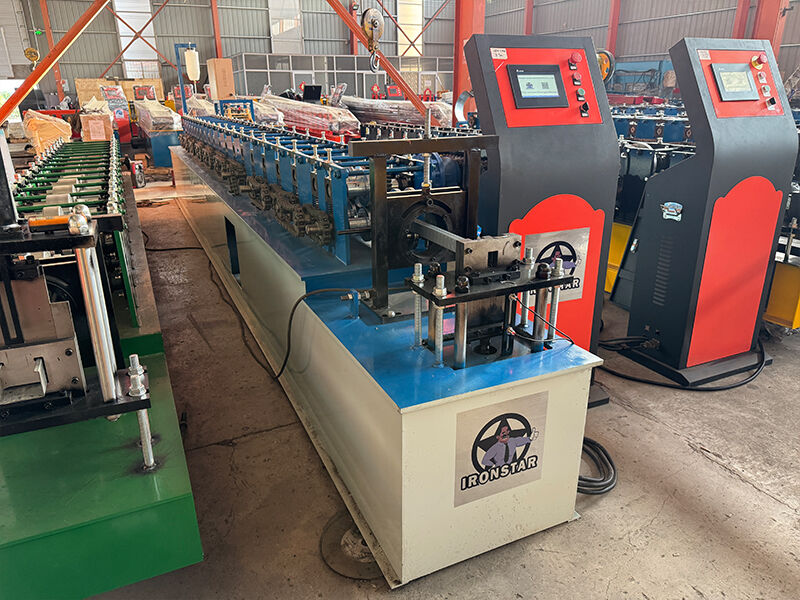

دستگاه رول فرمینگ لوله مربعی

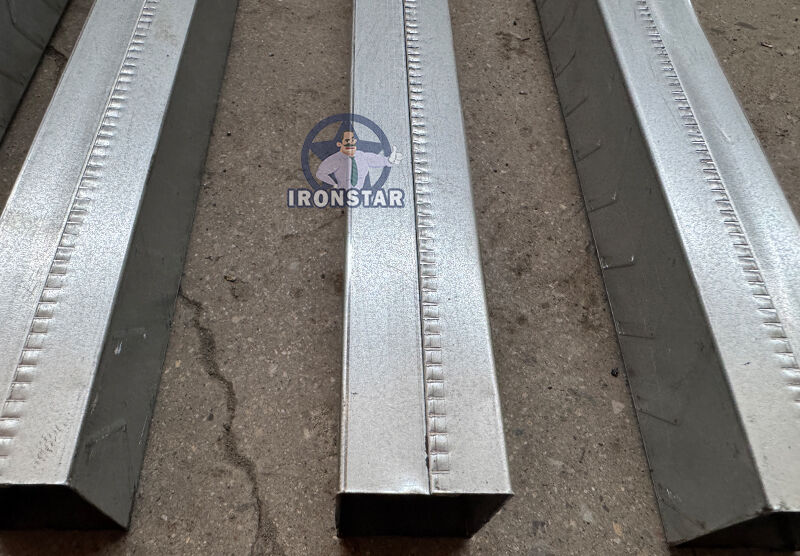

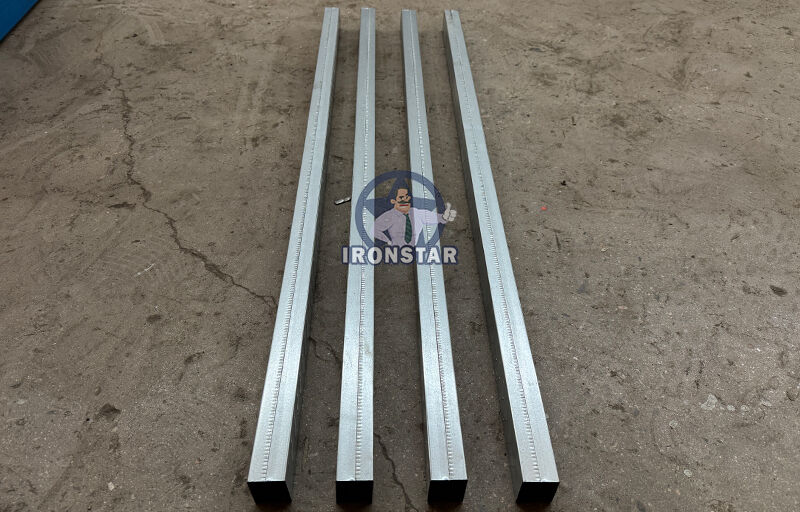

دستگاه رول فرمینگ لوله مربعی در بسیاری از کشورها پرفروش است، ضخامت معمول لوله مربعی از 0.3-0.6 میلی متر است، مواد مورد استفاده فولاد گالوانیزه است.



ما تعداد زیادی از این دستگاه را به هند، تایلند، اندونزی، مالزی، فیلیپین و غیره می فروشیم، اندازه قابل سفارشی سازی مطابق با اندازه مورد نیاز شماست.



دستگاه قفل رول فرمینگ | خط رول فرمینگ لوله مربعی | دستگاه فرمینگ لوله

جریان کار دستگاه رول فرمینگ لوله مربعی

دستگاه بازکننده - دستگاه رول فرمینگ - جعبه کنترل PLC - کاتر هیدرولیک - میز خروجی

دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 0

قطر دستگاه رول فرمینگ لوله مربعی

خیر

نوع

مشخصات

1

مواد اولیه نوع فولاد گالوانیزه
عرض تغذیه طبق نقشه مشتری
ضخامت 0.3-0.6 میلی متر

2

دستگاه بازکننده عملیات دستی
ظرفیت وزن 3 تن

3

بدنه اصلی ایستگاه غلتکی 22 ردیف
قطر شفت 55 میلی متر
جنس شفت 45# با 0.05 میلی متر کروم
جنس غلتک 45# با 0.05 میلی متر کروم
قاب جوشکاری صفحه فولادی
ضخامت قاب 16 میلی متر
اندازه دستگاه حدود 9*0.8*1 متر
وزن دستگاه حدود 5.2 تن
رنگ دستگاه طبق نیاز مشتری
عملیات اتوماتیک
سرعت کار سرعت معمول 8-20 متر در دقیقه
4 کاتر سختی 50-65 HRC
تلرانس برش ± 1 میلی متر
عملکرد برش اره پرنده
5 قدرت روش رانندگی زنجیر 1 اینچ
موتور اصلی 5.5 کیلووات
موتور پمپ برای کاتر 4 کیلووات
ولتاژ 380 ولت / 50 هرتز، 3 فاز یا طبق درخواست مشتری

6

جعبه کنترل جعبه الکتریکی سیستم کنترل PLC، اینورتر
صفحه نمایش صفحه لمسی
برند PLC دلتا ساخت تایوان
برند اینورتر دلتا ساخت تایوان یا SAJ
زبان چینی و انگلیسی یا طبق درخواست مشتری
7 دستگاه انباشت عملیات دستی
طول 2-3 متر

دستگاه بازکننده تغذیه کننده

دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 1

برای قرار دادن کویل فولادی و باز کردن آن استفاده می شود، آنها را پایدار نگه می دارد.

ظرفیت بارگیری: 3 تن

اندازه داخلی کویل: 470-530 میلی متر

نوع کار: عملیات دستی

رنگ: طبق درخواست مشتری



دستگاه رول فرمینگ لوله مربعی

جنس غلتک: فولاد 45# با 0.05 میلی متر کروم

سطوح غلتکی پولیش شده، عملیات آبکاری سخت

سطح پولیش شده و عملیات حرارتی روی قالب ها می تواند سطح صفحه قالب گیری را صاف نگه دارد و هنگام مهر زنی به راحتی علامت گذاری نشود.


دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 2



دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 3



دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 4

دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 5دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 6



دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 7

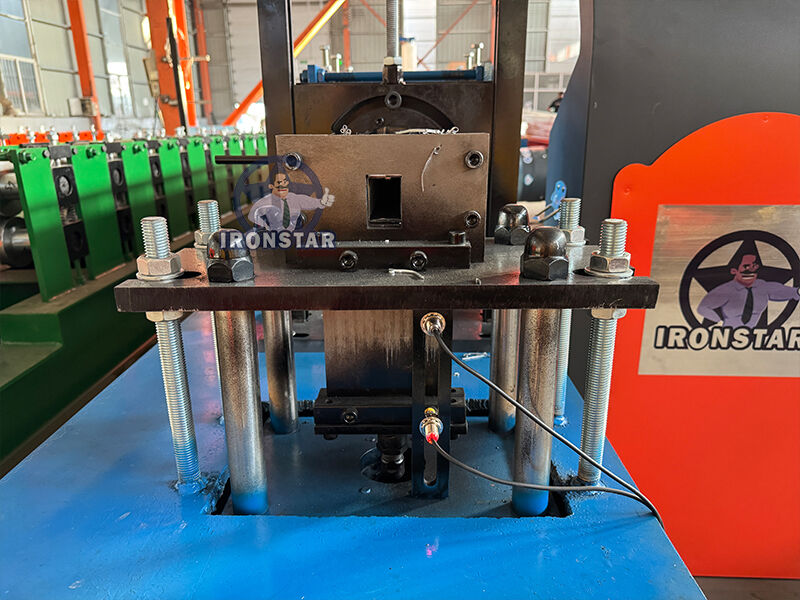

کاتر دستگاه

از درایو برش اره پرنده و موقعیت یابی خودکار برای تعیین ابعاد و برش محصولات هدف استفاده می کند.



دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 8

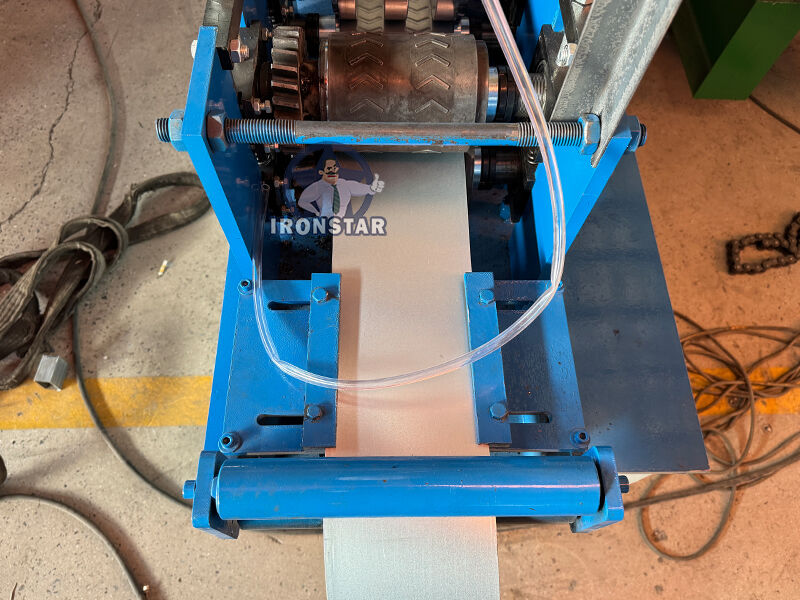

میز تغذیه

دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 5

دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 10

دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 11

مواد اولیه (صفحه فولادی) را از طریق ساحل برای تولید و پردازش وارد کنید.

این می تواند اطمینان حاصل کند که کویل مستقیم و محصولات خروجی مرتب و موازی هستند.



جعبه کنترل

دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 12

سیستم کنترل PLC دلتا

طول قطعه هدف قابل تنظیم و دیجیتال است.

دو حالت عملیاتی: اتوماتیک و دستی

عملکرد با فشار دکمه و لمس صفحه، کاربری آسان

زبان: چینی و انگلیسی یا طبق نیاز مشتری



پمپ روغن هیدرولیک




روغن هیدرولیک وارد مخزن روغن هیدرولیک می شود.

موتور پمپ کاتر را به کار می اندازد.

قدرت موتور: 3 کیلووات

روغن هیدرولیک: روغن 46#

ظرفیت افزودن: روغن 3/4 ظرفیت جعبه را اضافه کنید.

فشار روغن: 8-10 مگاپاسکال



دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 13

میز دریافت

دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 14

طول: معمول 2-3 متر

عملیات: کار دستی

برای جمع آوری قطعات تکمیل شده استفاده می شود.

غلتک پشتیبانی برای انتقال قطعات.

برداشت آسان پنل توسط لیفتراک.



قطعات یدکی رایگان برای مشتری

دستگاه شکل دهی رول لوله مربع 30mm 40mm فولاد برای بازار اندونزی 15

بسته بندی و پرداخت و خدمات

1). روش بسته بندی: برهنه، فروشنده باید تضمین کند که تجهیزات ضد رطوبت، ضد خوردگی هستند و در حین حمل و نقل آسیب نمی بینند.

2). مدت پرداخت: 30٪ از کل ارزش قرارداد پرداخت شده توسط T/T، 70٪ باقیمانده توسط T/T پس از بازرسی توسط خریدار در کارخانه فروشنده در حین قبل از تحویل پرداخت می شود.

3). زمان تحویل: فروشنده تضمین می کند که تجهیزات ظرف مدت 40 روز کاری پس از دریافت ودیعه از خریدار آماده حمل و نقل خواهد بود.

4). خدمات: در صورت نیاز می توانیم تکنسین را به کشور شما بفرستیم تا دستگاه را تعمیر کند. خریدار باید تمام هزینه ها را پرداخت کند، از جمله: ویزا، بلیط رفت و برگشت، اقامت، حقوق روزانه 120 دلار آمریکا.

5). گارانتی: 36 ماه در طول گارانتی، قطعات قابل تعویض رایگان هستند، اما خریداران باید هزینه حمل و نقل را پرداخت کنند.

6). بسته بندی: یک تجهیزات کامل نیاز به یک کانتینر 20 فوتی برای نگهداری دارد.

گواهینامه CE و ISO9001
